Elasticsearch 面积图和条形图

面积图是折线图的扩展,其中折线图和轴之间的区域以某些颜色突出显示。条形图表示将数据组织成一系列值,然后相对于轴进行绘制的图表。它可以由水平条或垂直条组成。

在本章中,我们将看到使用Kibana创建的所有这三种图形。如前几章所述,我们将继续使用电子商务索引中的数据。

面积图

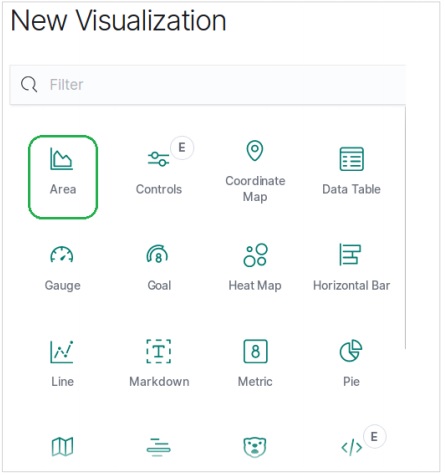

在Kibana主屏幕中,我们找到选项名称Visualize,该选项使我们能够从Elasticsearch中存储的索引创建可视化和聚合。我们选择添加一个新的可视化效果,然后选择“面积图”作为下图所示的选项。

面积图可视化

选择索引

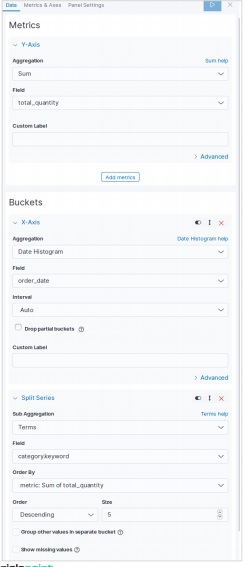

下一个屏幕提示我们选择用于创建面积图的度量。在这里,我们选择总和作为聚合指标的类型。然后,我们选择total_quantity字段作为要用作度量的字段。在X轴上,我们选择了order_date字段,并使用给定的指标将系列划分为5。

面积图指标

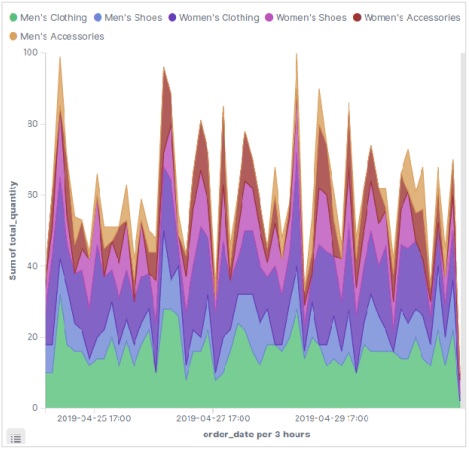

在运行上述配置时,我们得到以下区域图作为输出-

面积图输出

水平条形图

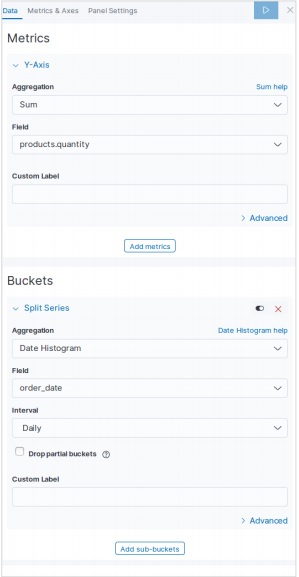

同样,对于水平条形图,我们从Kibana主屏幕中选择新的可视化效果,然后为“水平条形”选择选项。然后我们选择指标,如下图所示。在这里,我们选择“总和”作为归档命名产品数量的汇总。然后,我们选择带有日期直方图的存储桶作为现场订单日期。

水平条形图

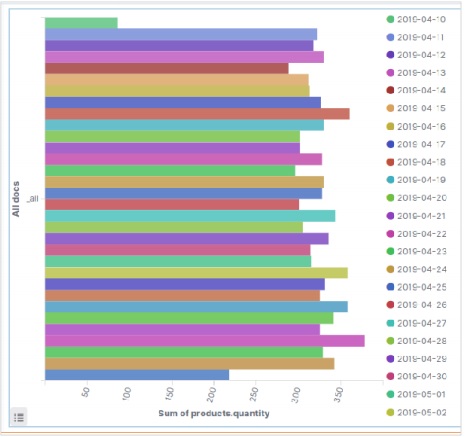

运行上述配置时,我们可以看到水平条形图,如下所示:

水平条形图的配置

垂直条形图

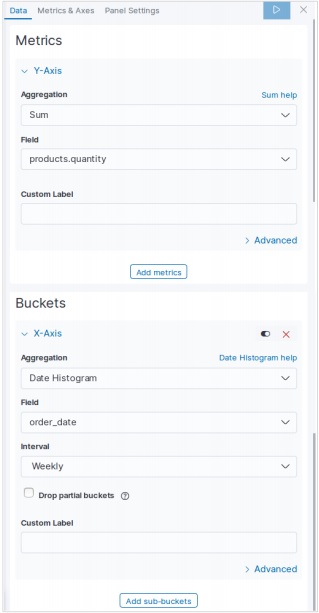

对于垂直条形图,我们从Kibana主屏幕中选择新的可视化效果,然后选择“垂直条形”选项。然后我们选择指标,如下图所示。

在这里,我们选择“总和”作为名为“产品数量”的字段的汇总。然后,我们选择带有日期直方图的存储桶作为每周间隔的现场订购日期。

垂直条形图

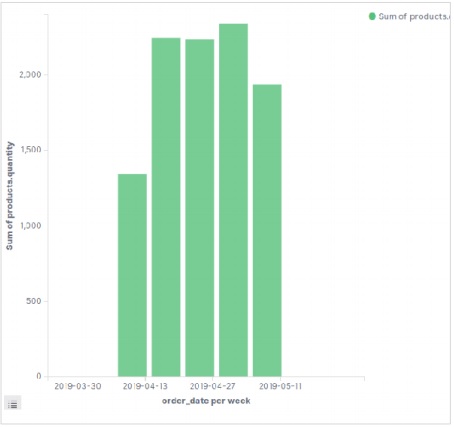

运行上述配置时,将生成如下图所示的图表-

垂直条形图的配置
