Matplotlib 双轴

在图中具有双x或y轴有时是很有用的。 此外，当绘制具有不同单位的曲线时。 Matplotlib通过twinx()和twiny()函数支持此功能。

在下面的示例中，绘图具有双y轴，一个显示exp(x)，另一个显示log(x) -

# Filename : example.py
# Copyright : 2020 By Nhooo
# Author by : www.cainiaojc.com
# Date : 2020-08-08
#! /usr/bin/env python
 #coding=utf-8
 import matplotlib.pyplot as plt
 import numpy as np
 import math
 plt.rcParams['font.sans-serif'] = ['SimHei'] # 步骤一(替换sans-serif字体)
 plt.rcParams['axes.unicode_minus'] = False # 原文出自【立地货】，商业转载请联系作者获得授权，非商业请保留原文链接：
 fig = plt.figure()
 a1 = fig.add_axes([0,0,1,1])
 x = np.arange(1,11)
 a1.plot(x,np.exp(x))
 a1.set_ylabel('exp')
 a2 = a1.twinx()
 a2.plot(x, np.log(x),'ro-')
 a2.set_ylabel('log')
 fig.legend(labels = ('exp','log'),loc='upper left')
 plt.show()

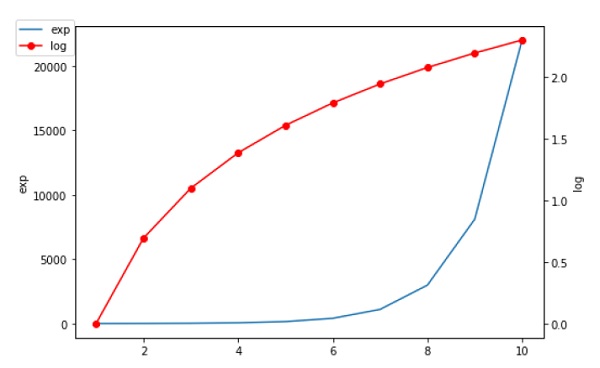

执行上面示例代码，得到以下结果 -

执行代码结果
